خانه / شیر پالس‌جت / شیر پالسی Watson®

سری رزوه‌ای WPS-CA/TG از Watson®

شیر پالسی رزوه‌ای

شیرهای پالسی رزوه‌ای Watson® از یک بدنه زاویه‌دار مستحکم با اتصالات رزوه G استاندارد برای سیستم‌های تمیزکاری پالس‌جت باگ‌هاوس استفاده می‌کنند. محدوده WPS-CA/TG مدل‌های DN20 تا DN76 را برای اتصال پایدار به لوله دمش، تحویل پالس مطمئن و سرویس جمع‌آوری گردوغبار صنعتی با چرخه بالا پوشش می‌دهد.

مشاهده محدوده مدل‌های TGدرخواست استعلام قیمت

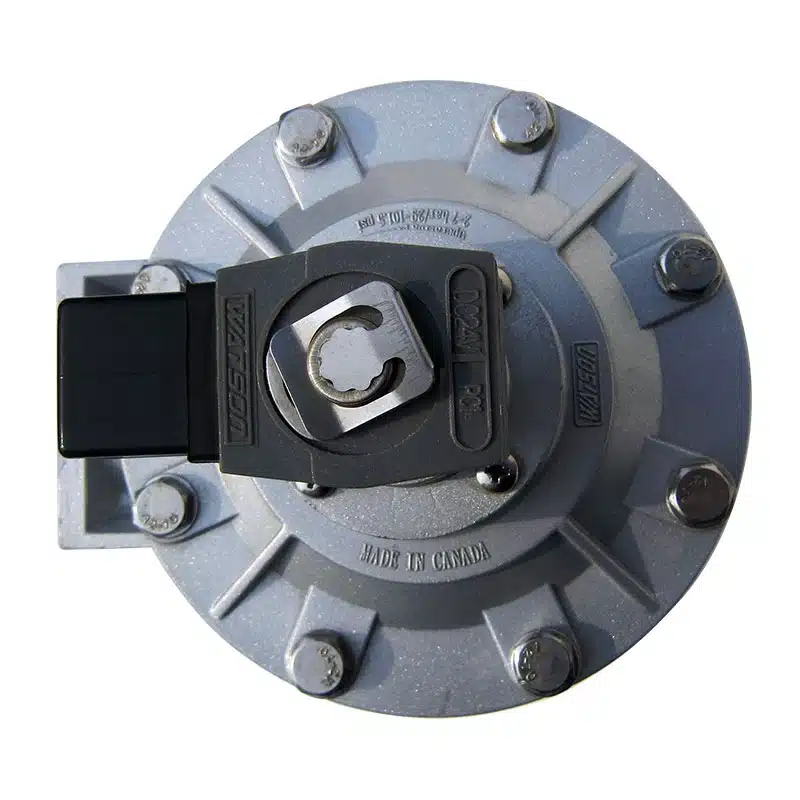

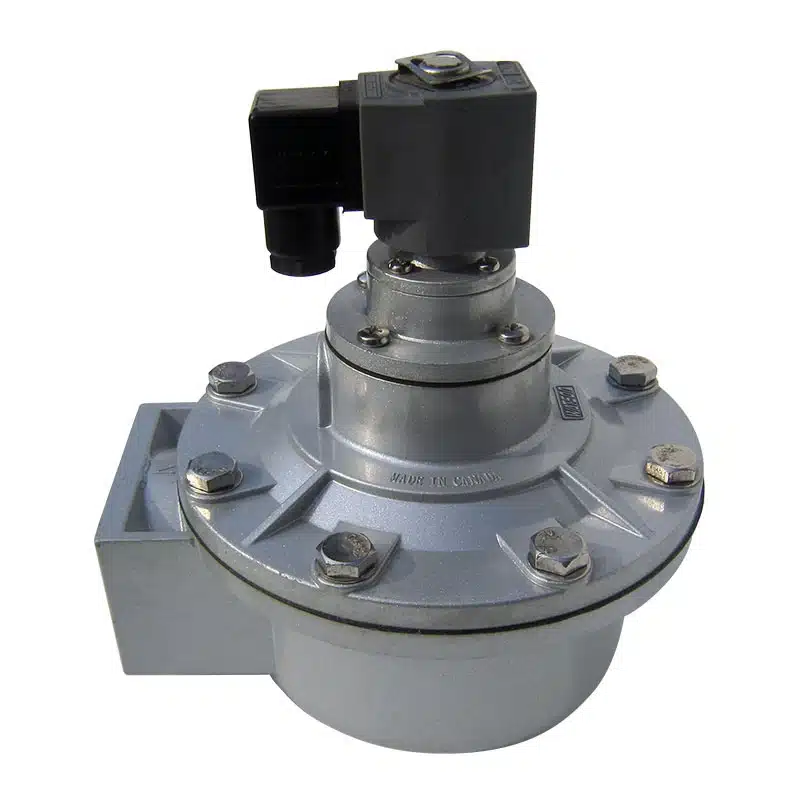

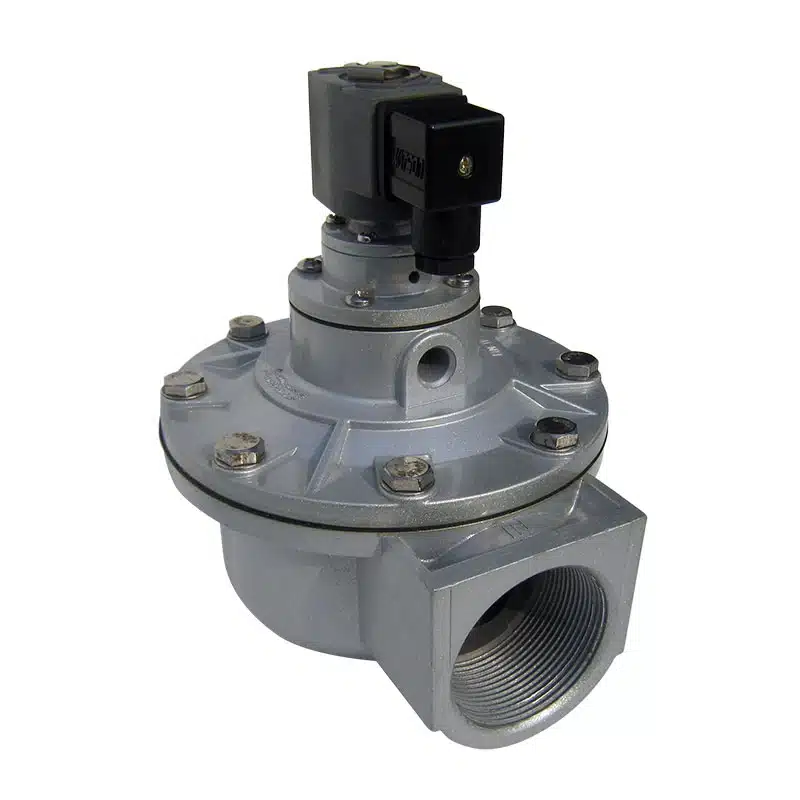

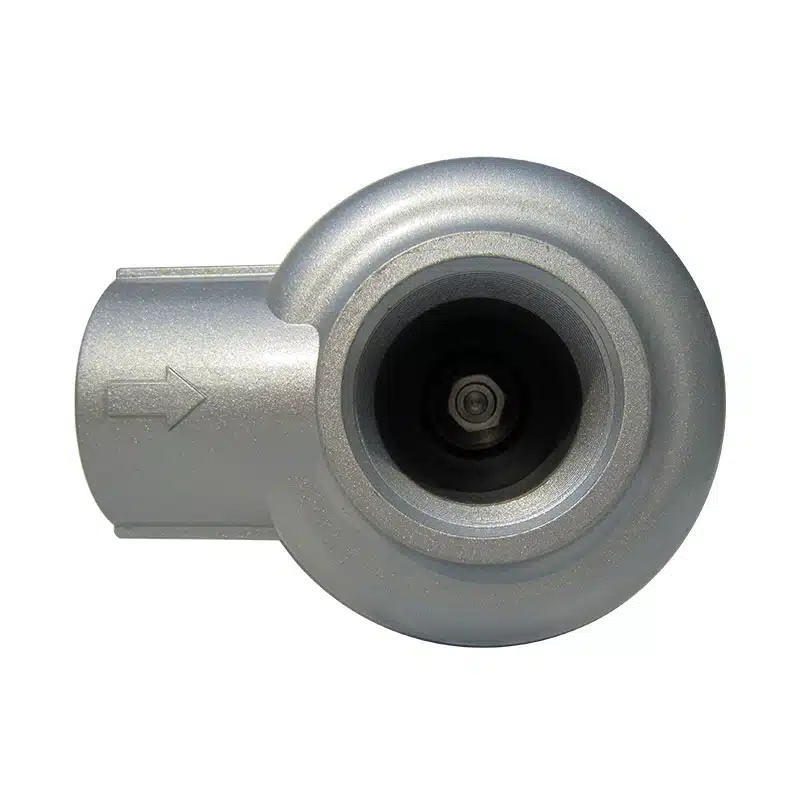

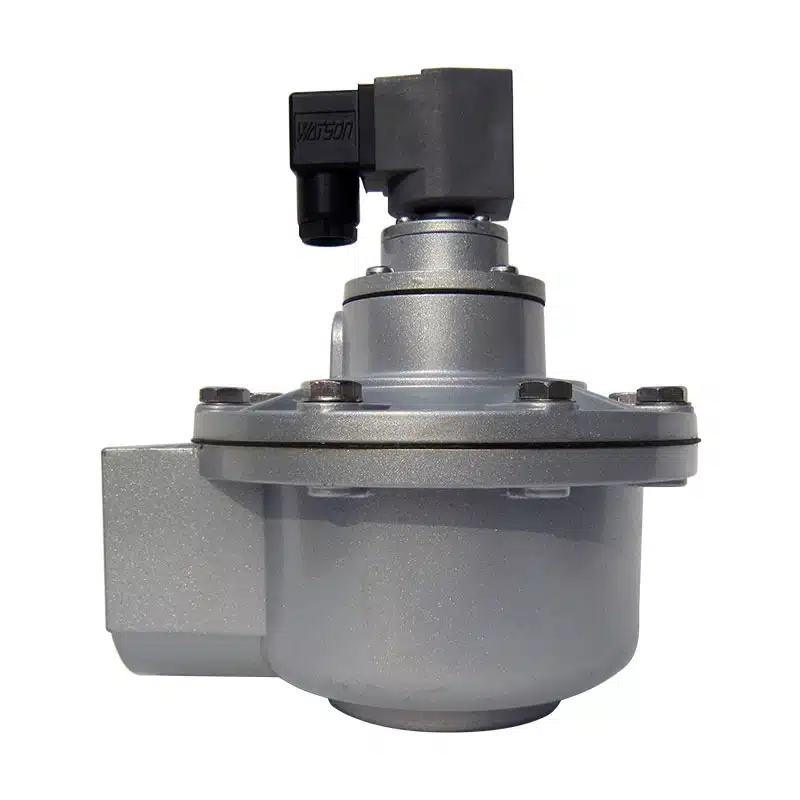

نمای اصلی شیر پالسی رزوه‌ای Watson®

مشخصات کاری عمومی

شرایط کاری در سراسر محدوده WPS-CA.

Working Pressure0.4-0.6 MPa (4-6 bar)
Working MediumClean air
Power SupplyDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65
Working EnvironmentNormal: -20°C to 80°C; high-temp: 55°C to 180°C
Relative Humidity≤85%

محدوده کامل مدل‌ها

مدل‌های شیر پالسی رزوه‌ای WPS-CA/TG از Watson®.

فشار کاری 0.4-0.6 MPa · هوای پاک · DC24V یا AC220V/50Hz-AC240V/60Hz · IP65 · دارای گواهی CE / CCC / RoHS

نوعشماره مدلاندازه (اینچ)اندازه DNدرجه ضدانفجار (Ex-Proof)
رزوه‌ایWPS-CA/TG20G3/4"DN20دیافراگم منفرد
رزوه‌ایWPS-CA/TG25G1"DN25دیافراگم منفرد
رزوه‌ایWPS-CA/TG40G1 1/2"DN40دیافراگم دوگانه
رزوه‌ایWPS-CA/TG50G2"DN50دیافراگم دوگانه
رزوه‌ایWPS-CA/TG62G2 1/2"DN65دیافراگم دوگانه
رزوه‌ایWPS-CA/TG76G3"DN76دیافراگم دوگانه

استانداردهای محصول

مزایای شیر پالسی رزوه‌ای Watson®.

گواهی‌نامه‌هاCE, CCC, RoHS
درجه حفاظت در برابر نفوذIP65
اتصالاتصال رزوه G استاندارد، نصب سفت و سازگار با طیف گسترده‌ای از لوله‌های دمش رزوه‌دار را ممکن می‌سازد.
بدنه شیرساختار تقویت‌شده زاویه‌دار، متناسب با سرویس تمیزکاری پالس‌جت با فشار بالا است.
سرویس دمای بالاگزینه‌های دیافراگم مقاوم به دمای بالا از کاربردهای باگ‌هاوس در نیروگاه، کارخانه ذوب فلزات و زباله‌سوز پشتیبانی می‌کنند.

گواهی‌نامه‌ها

این خط تولید توسط اشخاص ثالث گواهی شده است.

مشاهده همه گواهی‌نامه‌ها
گواهی تطابق ضدانفجار (NEPSI) — شیرهای پالسی ضدانفجار سری WPS-F🔍 برای بزرگ‌نمایی کلیک کنید

گواهی محصول

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

گواهی تطابق ضدانفجار (NEPSI) — شیرهای پالسی ضدانفجار سری WPS-F

شماره گواهیGYB25.2393X
صادر شده توسطShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
تاریخ صدور2025-07-30
معتبر تا2030-07-29
استانداردهاGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
به فایل اصلی PDF نیاز دارید؟

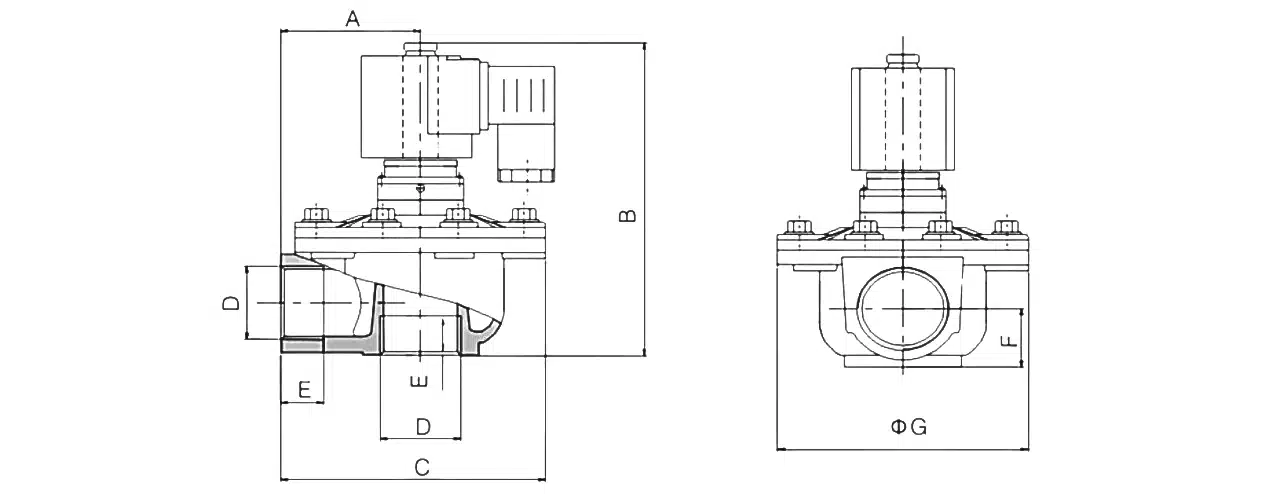

نقشه‌های فنی

ابعاد نصب این محصول.

WPS-CA/TD20 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-CA/TD20

WPS-CA/TD20 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصب

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری

WPS-CA/TD25 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-CA/TD25

WPS-CA/TD25 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصب

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری

WPS-CA/TD40 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-CA/TD40

WPS-CA/TD40 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصب

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری

WPS-F-CA/TG25 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-F-CA/TG25

WPS-F-CA/TG25 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصب

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری

WPS-F-CA/TG40 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصبابعاد پس از استعلام در دسترس است

WPS-F-CA/TG40

WPS-F-CA/TG40 · شیر رزوه بیرونی (نر) / ضدشعله (Ex db) — نقشه نصب

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 ابعاد بیشتر

دریافت نقشه کامل و ابعاد

نقشه اصل پس از استعلام ارسال می‌شود · پاسخ ظرف یک روز کاری
