SXC-C8B2 — تایمر صنعتی 1 تا 36 کاناله

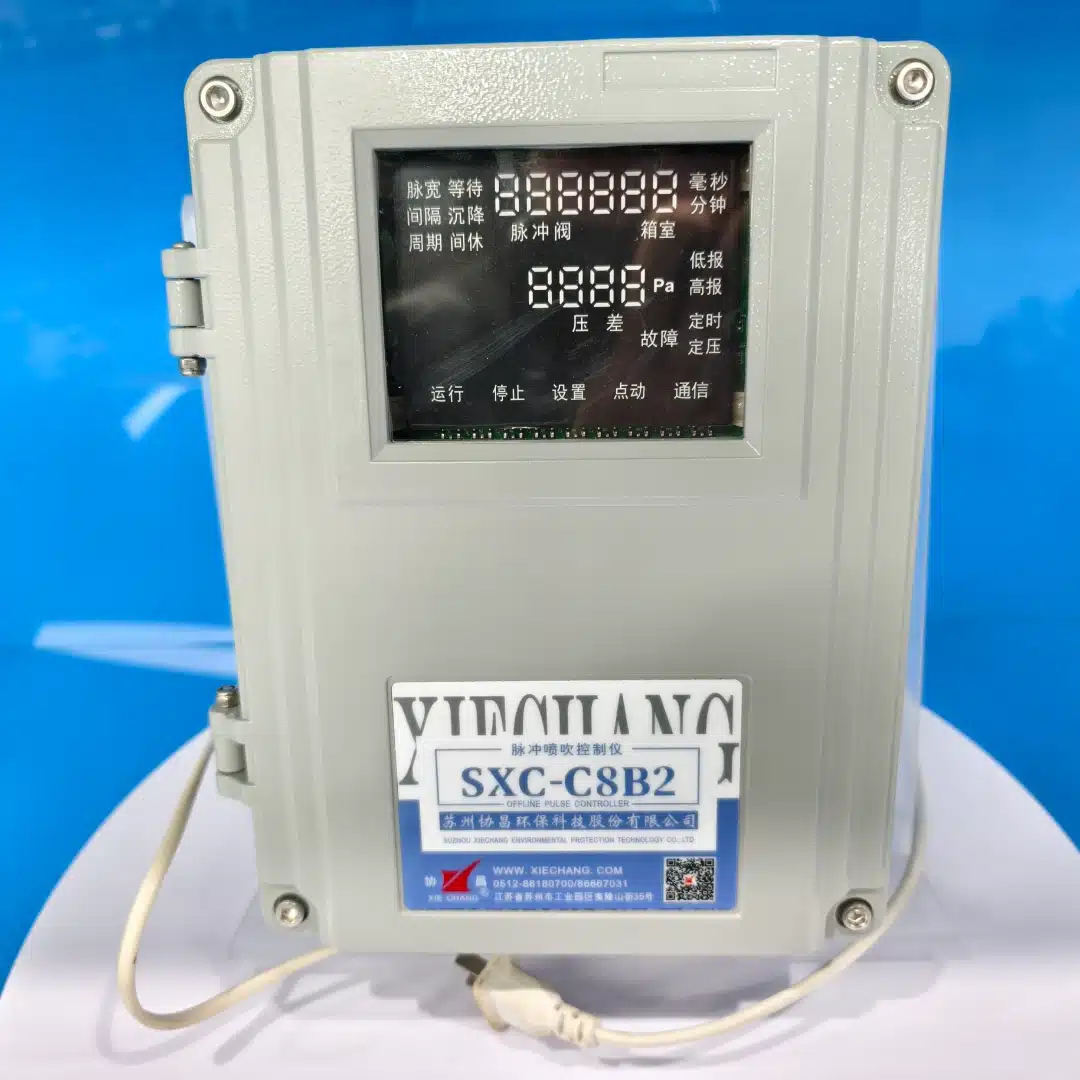

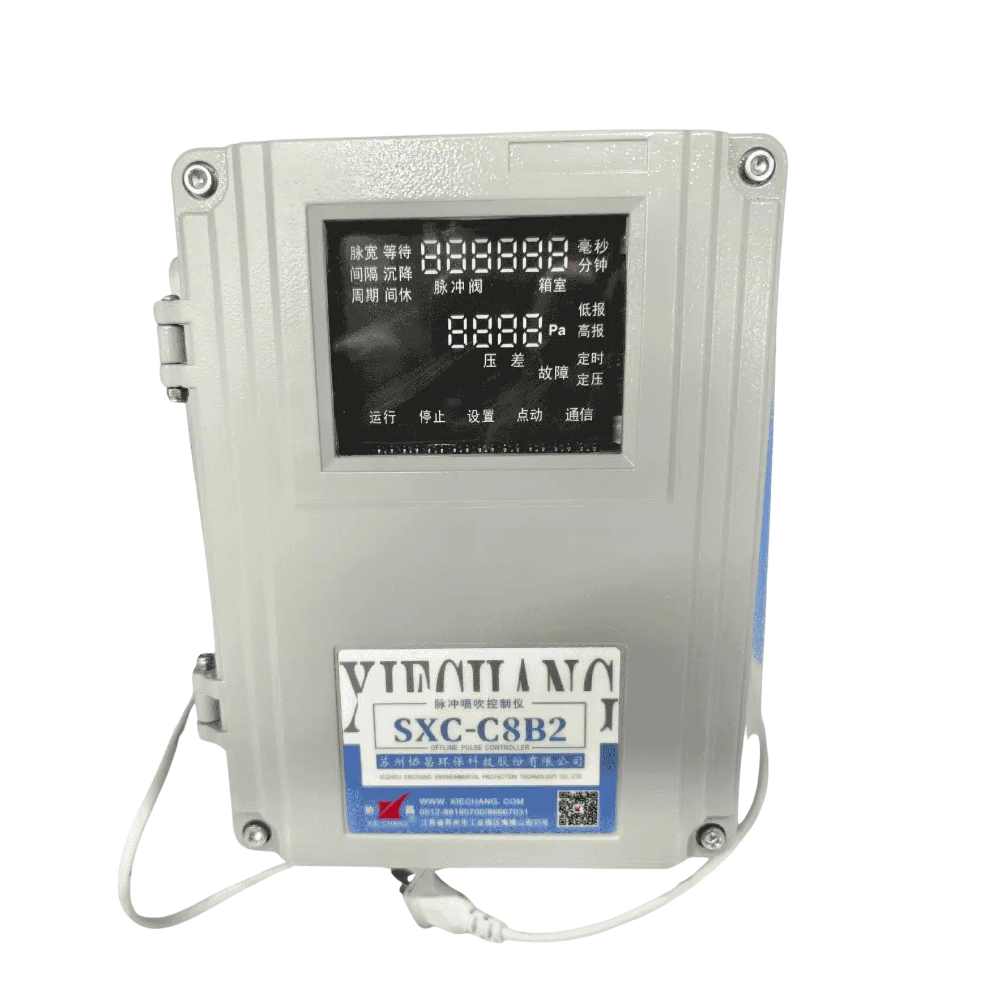

کنترلر پالسجت 1 تا 36 کاناله SXC-C8B2
یک کنترلر حرفهای برای فعالسازی متوالی تا 36 شیر پالسی، با قابلیت تمیزکاری آنلاین یا آفلاین، خروجی DC24V و نظارت از طریق Modbus-RTU در باگهاوسهای صنعتی سختگیرانه.
پارامترهای فنی
مشخصات کاری اصلی.
شماره مدلSXC-JK01-C8B2-D36L
ظرفیت کنترل36 کانال؛ تخصیص آزاد شیرهای پالسی و شیرهای بالابر (آفلاین)
جنس بدنهآلیاژ آلومینیوم دایکاست، نصب دیواری
حالتهای تمیزکاریآنلاین یا آفلاین، قابل انتخاب
ولتاژ ورودیAC110 تا 230 ولت 50/60 هرتز یا DC24V (±10%) — هر یک قابل اتصال است
ولتاژ خروجیDC24V
جریان خروجی1.5A
ورودیهای دیجیتال6 کانال، قابل خواندن از طریق Modbus (موقعیت شیر بالابر، وضعیت کارکرد فن، سیگنالهای استارت/استاپ از راه دور)
سنسور ΔP داخلیاختیاری (نسخههای "-P"): نمونهبرداری محفظه در محدوده 0 تا 3000 پاسکال، همراه با نمایشگر و هشدارهای حد بالا/پایین
ارتباطاتRS485 Modbus-RTU — ارسال وضعیت، تنظیم پارامتر، استارت/استاپ از راه دور؛ اتصال اصلی-فرعی (master–slave) با رد خودکار و هشدار در صورت تایماوت واحد فرعی
آدرس Modbus / نرخ بودآدرس 0 تا 127؛ نرخ بود 4800 تا 115200 (پیشفرض 9600)
تشخیص قطعی شیراستاندارد؛ قابل خواندن از طریق Modbus
محدوده عرض پالس10 تا 9999 میلیثانیه با گامهای 1 میلیثانیهای (پیشفرض 80 میلیثانیه)
محدوده فاصله پالس1 تا 600 ثانیه با گامهای 1 ثانیهای (پیشفرض 1 ثانیه)
محدوده زمان چرخه0 تا 9999 دقیقه (پیشفرض 0 دقیقه)
تأخیر شروع0 تا 300 ثانیه (پیشفرض 5 ثانیه)
زمان انتظار شیر بالابر0 تا 60 ثانیه (پیشفرض 8 ثانیه)
زمان تثبیت شیر بالابر0 تا 60 ثانیه (پیشفرض 8 ثانیه)
زمان توقف شیر بالابر0 تا 9999 ثانیه (پیشفرض 10 ثانیه)
ابعاد250(ارتفاع) × 190(عرض) × 90(طول) میلیمتر
محیط کاری−20°C to +60°C; رطوبت نسبی ≤85%
استانداردهای محصول
کنترل دقیق آنلاین و آفلاین برای باگهاوسهای سختگیرانه.
مقیاسپذیری کانالکنترل 1 تا 36 شیر پالسی سولنوئیدی
دقتگامهای زمانبندی 1 میلیثانیهای، تحویل کارآمد هوای فشرده را پشتیبانی میکند
حفاظتبدنه مقاوم آلومینیوم دایکاست از الکترونیک داخلی در برابر ضربه، گردوغبار و رطوبت محافظت میکند
تمیزکاری بر اساس تقاضاورودی اختلاف فشار، تمیزکاری را تنها در صورت نیاز فعال میکند
درایو شیرخروجی پایدار DC24V همراه با تشخیص قطعی مدار شیر بهصورت استاندارد
ویدئوهای محصول
ویدئوهای معرفی و راهنمای انتخاب مرتبط.
کنترلر پالسجت Xiechang® C8B2: تایمر صنعتی 1-40 کاناله برای تمیزکاری باگهاوس
آزمایش کنترلر پالسی برای کلکتور گردوغبار صنعتی SXC-C8B2
کنترلر پالسجت باگهاوس 48 کاناله | ASCO SCG353A044 و Goyen CA25T CA45T
نگاهی به تولید کنترلر پالسی Xiechang® | فرآیند SMT با دقت بالا
36 ماه عملکرد پایدار: شیرهای پالسی و کنترلرهای Xiechang® در Ishikawa Iron Works
گواهینامهها
این خط تولید توسط اشخاص ثالث گواهی شده است.
گواهی محصول
SXC-JK01-C8B2
تأیید انطباق EMC برای دریافت CE — کنترلر پالسی SXC-JK01-C8B2
| شماره گواهی | CEJS25020766655 |
|---|---|
| صادر شده توسط | Global Testing Services Co., Ltd. (Shanghai) |
| تاریخ صدور | 2025-03-10 |
| معتبر تا | 2030-03-09 |
| استانداردها | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
گواهی محصول
SXC-JK01-C8B2
گواهی تطابق TUV SUD — کنترلر پالسجت SXC-JK01-C8B2 (دستورالعمل EMC)
| شماره گواهی | E8A 138237 0001 Rev. 00 |
|---|---|
| صادر شده توسط | TUV SUD Product Service GmbH (Munich, Germany) |
| تاریخ صدور | 2026-06-01 |
| استانداردها | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
نقشههای فنی
ابعاد نصب این محصول.
🔍 برای بزرگنمایی کلیک کنیدSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 ch · کنترلر پالسی — نقشه محفظه و نصب
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
پایگاه دانش
پاسخهای کاربردی برای این محصول.
پرسش و پاسخ محصول
کنترلر SXC-JK01-C8B2-D36L چه مزایایی نسبت به سایر کنترلرهای آفلاین Xiechang® دارد؟
سه ویژگی، C8B2-D36L را متمایز میکند: محفظه دیواری آلومینیومی دایکاست برای محیطهای سخت کارخانه، ورودیهای دیجیتال که امکان خواندن مستقیم موقعیت شیر بالابر و وضعیت فن را فراهم میکنند، و اتصال مستر-اسلیو (master–slave) که در سایتهای چند-کلکتوره حتی در صورت عدم پاسخگویی یک واحد، عملکرد سیستم را حفظ میکند. مشخصات کامل آن در جدول پارامترهای فنی این صفحه آمده است.
SXC-JK01-C8B2-D36LC8B2 در مقابل D32Lکنترلر با محفظه آلومینیومی
کاربردها
کنترلرهای پالسی Xiechang® چگونه با سیستمهای PLC/DCS یکپارچه میشوند و اتصال مستر-اسلیو چگونه کار میکند؟
کنترلرهای فعلی سری C دارای RS485 با پروتکل Modbus-RTU برای بارگذاری وضعیت زنده، تنظیم پارامترها، راهاندازی/توقف از راه دور و خواندن تشخیص قطعی مدار شیر هستند؛ محدوده آدرس و نرخ باود در جدول پارامترهای هر کنترلر آمده است. چندین کنترلر میتوانند بهصورت مستر-اسلیو کار کنند: مستر هر اسلیو را بهترتیب پرسوجو میکند، واحدی را که پاسخ نمیدهد بهطور خودکار رد کرده و هشدار صادر میکند. آزمایشهای کارخانهای، عملکرد 20 کنترلر روی یک بخش PLC و ارتباط پایدار در فاصله 120 متر با نرخ 19200 باود را تأیید کرده است.
Modbus RTUیکپارچهسازی PLCیکپارچهسازی DCS
