G12 سازگار با Garlock · سری DCF

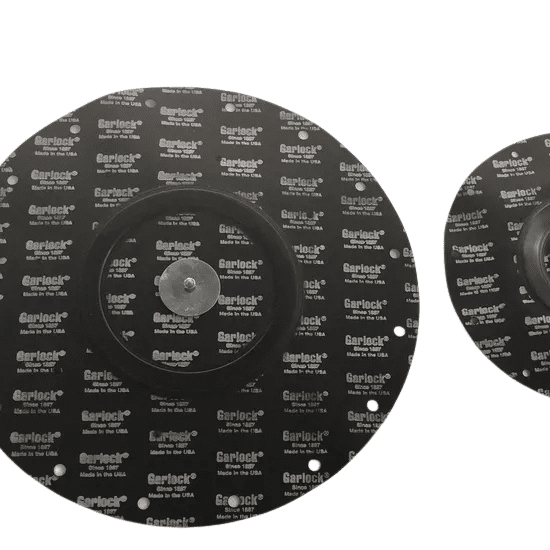

کیت تعمیر دیافراگم Garlock G12
یک دیافراگم جایگزین از لاستیک مصنوعی تقویتشده برای شیرهای پالسی باگهاوس بازوی گردان، که اتصالات 3/4 تا 3 اینچ را پوشش میدهد و برای آببندی مطمئن در چرخههای تمیزکاری صنعتی سخت طراحی شده است.
پارامترهای فنی
مشخصات کاری اصلی.
سازگاری مدلسری DCF، سازگار با G12 از Garlock
اندازههای اتصال3/4″ / 1″ / 1-1/2″ / 2″ / 2-1/2″ / 3″
قطرهای اسمیDN25 / DN40 / DN50 / DN62 / DN76
بدنه شیر سازگاربدنه شیر پالسی از آلومینیوم درجه بالا
جنس دیافراگملاستیک مصنوعی با لایه قاب فلزی تقویتشده
فشار کاری0.2–0.7 MPa / 58–87 psi
سیال کاریهوای فشرده تمیز
ولتاژ سازگارسیستمهای شیر DC24V / AC220V، 50Hz
جریان0.8A (0.05A)
محدوده دما−20°C تا 80°C (ترکیب استاندارد) · −34°C تا 100°C (ترکیب ممتاز Continental®)
گارانتی12 ماه (استاندارد) · 24 ماه (ممتاز Continental®)
رطوبت نسبی≤85%
عمر خدمتدهی≥1 میلیون چرخه / تقریباً 5 سال
مقاومتمقاوم در برابر سایش، ضربه، حرارت، خوردگی و سرما
استانداردهای محصول
نصب و نگهداری برای عمر طولانی دیافراگم.
بازرسی شیرپیش از نصب دیافراگم، نشیمنگاه شیر را تمیز کرده و ذرات یا زوائد تیز را برطرف کنید
سفتکردن پیچهاپیچهای کلاهک را بهتدریج و بهصورت ستارهای سفت کنید تا فشار بهطور یکنواخت توزیع شده و از نشتی لبه جلوگیری شود
کیفیت هوابرای کاهش تخریب شیمیایی لاستیک مصنوعی، از هوای فشرده خشک و بدون روغن استفاده کنید
کنترل فشارفشار را در محدوده 0.2–0.7 MPa نگه دارید؛ عبور از 87 psi عمر خستگی دیافراگم را کاهش میدهد
کنترل دمابرای جلوگیری از آسیب زودهنگام دیافراگم، دمای کارکرد را زیر 80°C نگه دارید
نتیجه نگهدارینصب صحیح، پالسزنی سریع، بستهشدن مطمئن و تمیزکاری کارآمد باگهاوس را بازمیگرداند
