DCF-Y - شیر پالسی Xiechang
شیر پالسی غوطهور DCF-Y
سری شیر پالسی غوطهور برای تمیزکاری فیلتر باگهاوس با دبی بالا و پاسخ سریع.
پارامترهای فنی
مشخصات کاری اصلی.
سریDCF-Y
فشار کاری0.2-0.6 MPa
محیط کاریهوای فشرده تمیز و خشک
ولتاژDC24V; AC220V / 50Hz اختیاری
سطح حفاظتIP65
دمای کاری-20 C تا +55 C استاندارد
عمر خدمتدهی دیافراگمتقریباً 1 میلیون چرخه تحت شرایط مشخصشده
محدوده کامل مدلها
طیف مدلهای DCF-Y
0.2-0.6 MPa / IP65 / CE, CCC, RoHS
| نوع | شماره مدل | اندازه | اندازه DN | درجه / یادداشتها |
|---|---|---|---|---|
| غوطهور | DCF-Y-25 | 1" | DN25 | دیافراگم تکی |
| غوطهور | DCF-Y-40S | 1.5" | DN40 | دیافراگم دوتایی |
| غوطهور | DCF-Y-50S | 2" | DN50 | دیافراگم دوتایی |
| غوطهور | DCF-Y-62S | 2.5" | DN65 | دیافراگم دوتایی |
| غوطهور | DCF-Y-76S | 3" | DN80 | دیافراگم دوتایی |
| غوطهور | DCF-Y-102S.B | 3.5" | DN90 | دیافراگم دوتایی |
| غوطهور | DCF-Y-102S | 4" | DN100 | دیافراگم دوتایی |
استانداردهای محصول
مشخصات فنی شیر پالسی صنعتی.
گواهینامههاCE, CCC, RoHS
تولیدکنندهSuzhou Xiechang Environmental Protection Technology Co., Ltd.
کاربردسیستمهای تمیزکاری پالسجت باگهاوس و جمعآوری گردوغبار صنعتی
ویدئوهای محصول
ویدئوهای معرفی و راهنمای انتخاب مرتبط.
آزمون نشتی هوای شیر پالسی DCF-Y-76S
شیر پالسی غوطهور (immersed) DCF-Y
شیر پالسی غوطهور (immersed) در برابر زاویهدار: ویژگیهای کلیدی و راهنمای انتخاب
دستورالعمل نصب شیر پالسی غوطهور (immersed)
دستورالعمل انتخاب شیر پالسی غوطهور (immersed) برای کلکتور گردوغبار صنعتی
گواهینامهها
این خط تولید توسط اشخاص ثالث گواهی شده است.
گواهی محصول
مدلهای تحت پوشش (19)
DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E

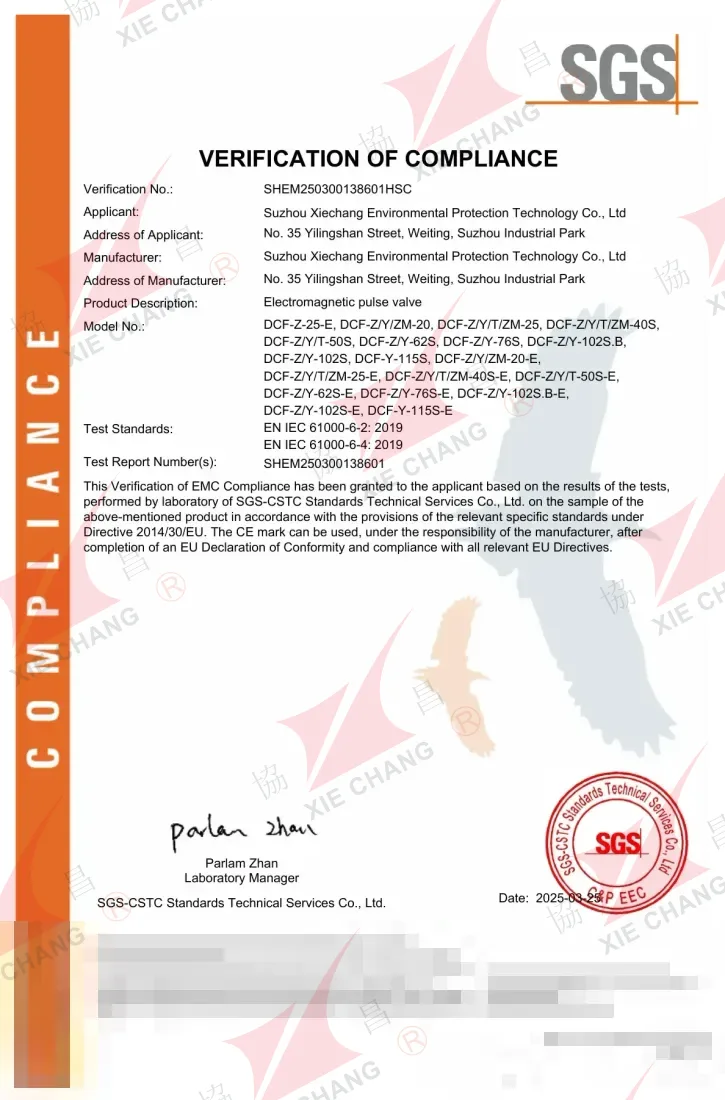

تأیید انطباق CE توسط SGS (EMC) — شیرهای پالسی سری DCF
| شماره گواهی | SHEM250300138601HSC |
|---|---|
| صادر شده توسط | SGS-CSTC Standards Technical Services Co., Ltd. |
| تاریخ صدور | 2025-03-25 |
| استانداردها | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019 |
گواهی محصول
مدلهای تحت پوشش (9)
DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S

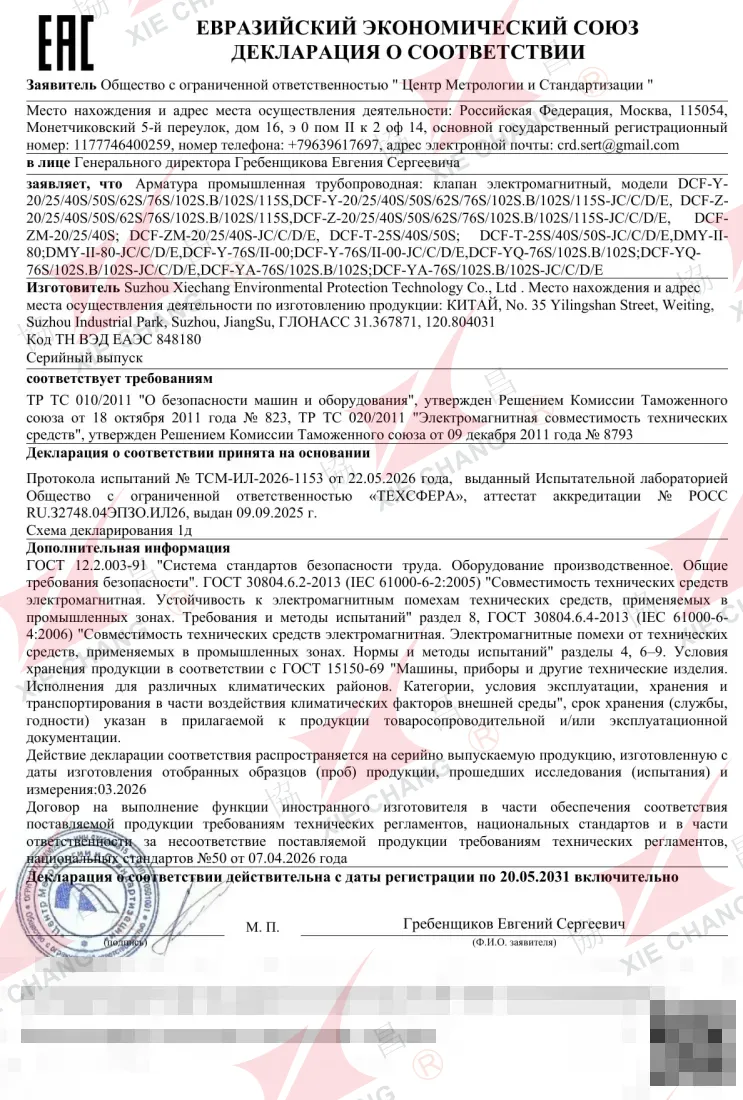

اظهارنامه تطابق EAC — شیرهای پالسی سولنوئیدی (سری DCF / DMY)
| شماره گواهی | ЕАЭС N RU Д-CN.РА04.В.44367/26 |
|---|---|
| صادر شده توسط | Declared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register |
| تاریخ صدور | 2026-05-21 |
| معتبر تا | 2031-05-20 |
| استانداردها | ТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016 |
گواهی محصول
DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB

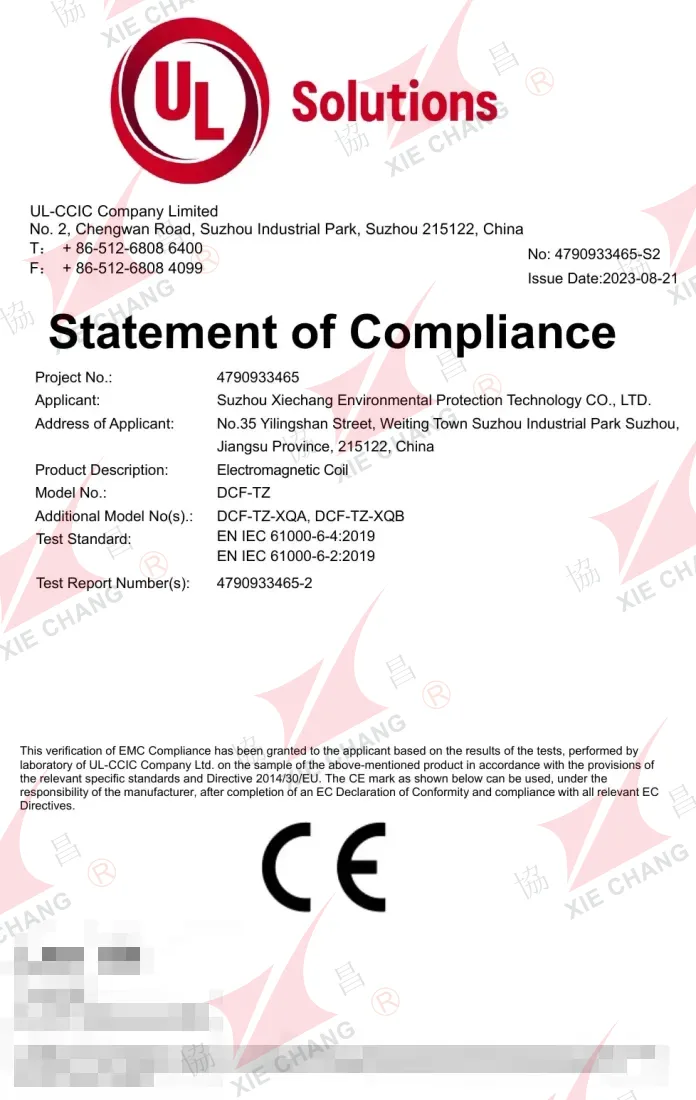

اظهارنامه انطباق CE (EMC) — بوبین سولنوئید DCF-TZ (UL-CCIC)
| شماره گواهی | 4790933465-S2 |
|---|---|
| صادر شده توسط | UL-CCIC Company Limited |
| تاریخ صدور | 2023-08-21 |
| استانداردها | EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019 |
گواهی محصول
DCF series
گواهینامه محصول حفاظت زیستمحیطی CCEP — شیرهای پالسی سولنوئیدی DCF
| شماره گواهی | CCAEPI-EP-2026-039 |
|---|---|
| صادر شده توسط | CCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center |
| تاریخ صدور | 2026-01-15 |
| معتبر تا | 2029-01-14 |
| استانداردها | HJ/T 284-2006 |
نقشههای فنی
ابعاد نصب این محصول.
🔒 ابعاد پس از استعلام در دسترس استDCF-Y-102S

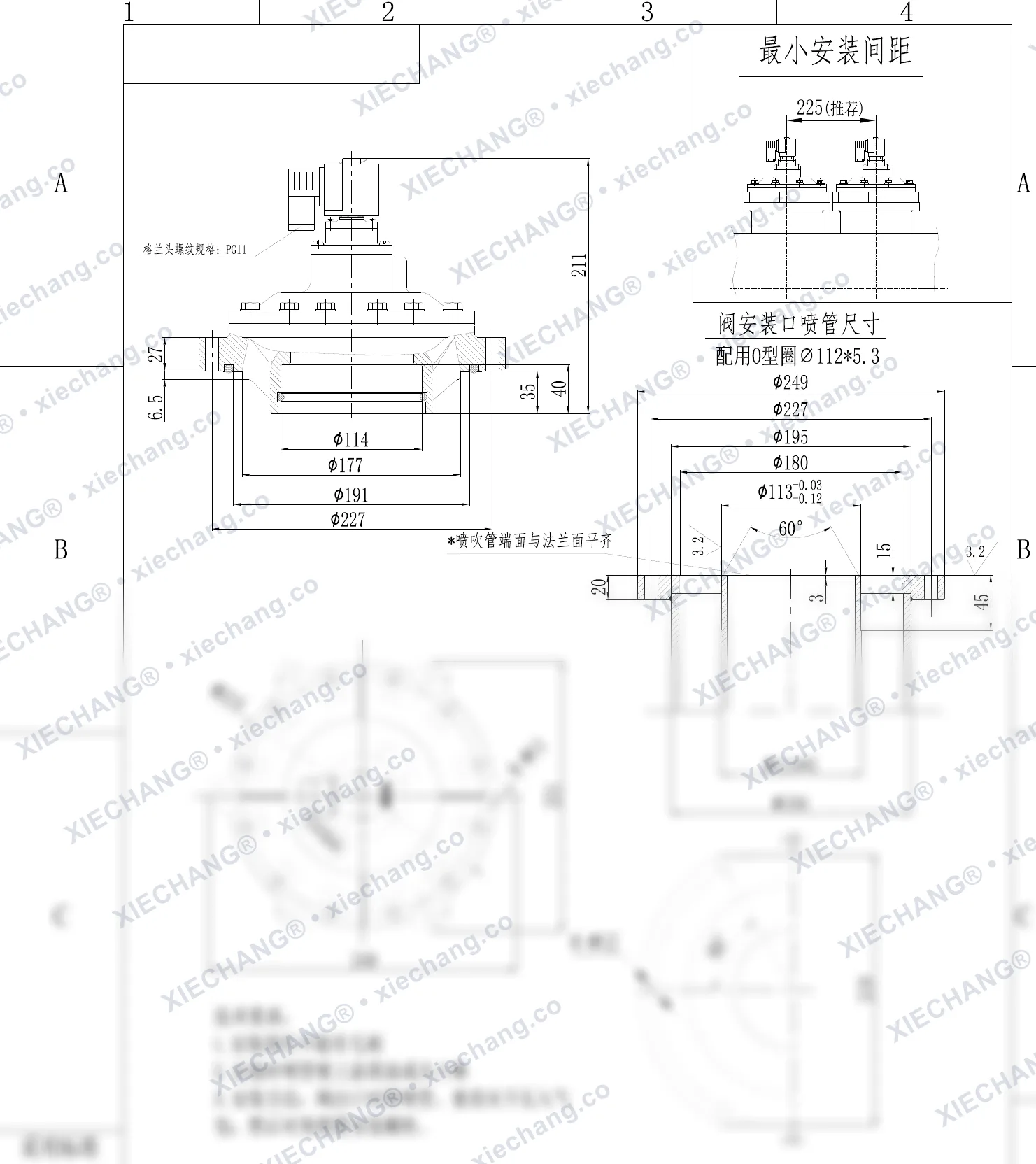

DCF-Y-102S · 4" · شیر پالسی غوطهور/مغروق (immersed/submerged) — نقشه نصب
| Overall height | 🔒 |
|---|---|
| Flange thickness | 🔒 |
| Flange step | 6.5 mm |
| Neck height | 🔒 |
| Neckto base | 40 mm |
| Flange diameter inner | Ø114 mm |
+22 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-Y-102S.B(102*6)

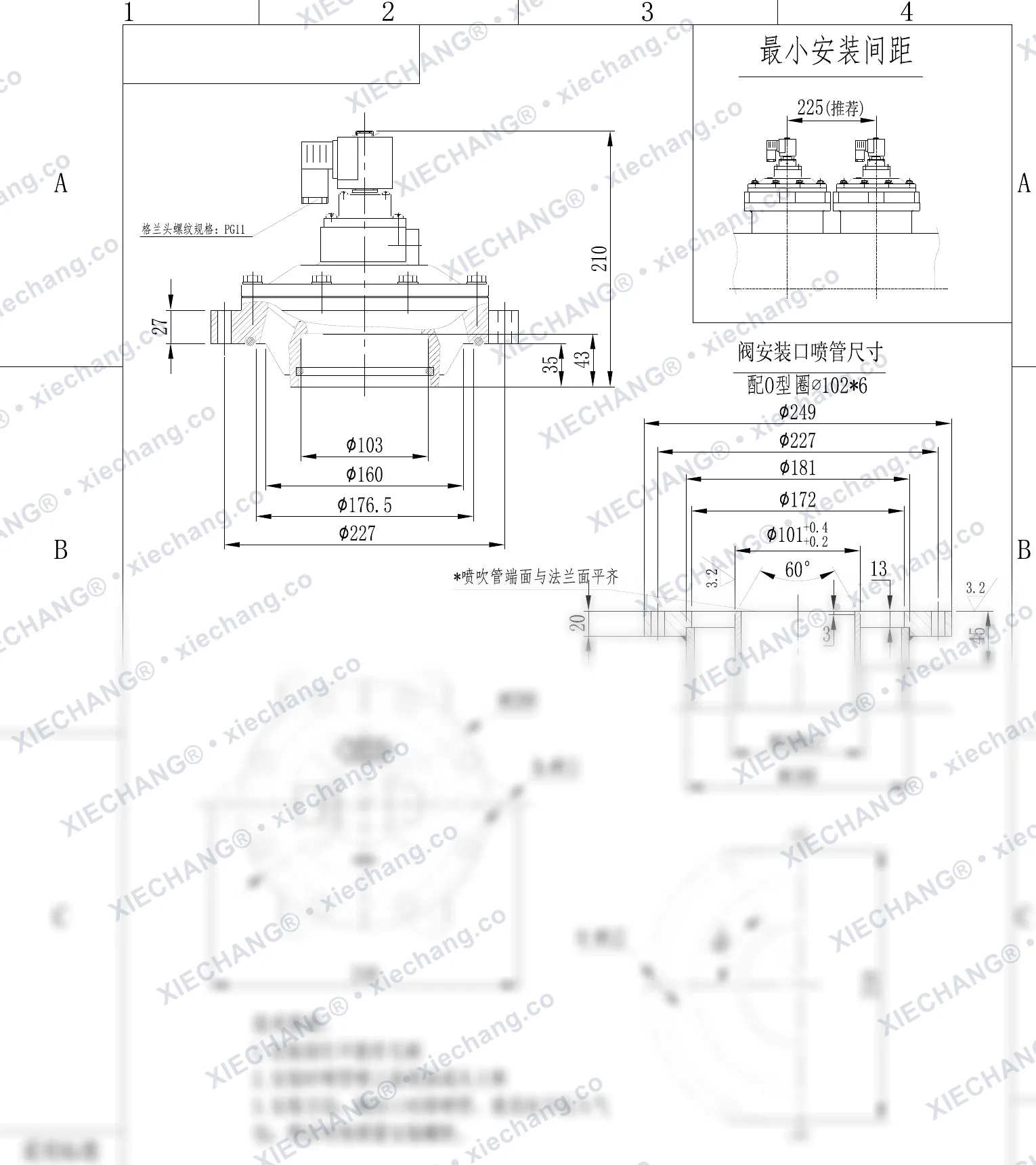

DCF-Y-102S.B(102*6) · 3.5" · شیر پالسی غوطهور/مغروق (immersed/submerged) — نقشه نصب
| Overall height | 🔒 |
|---|---|
| Flange thickness | 27 mm |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø103 mm |
| Flange diameter | Ø160 mm |
+20 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-Y-115S

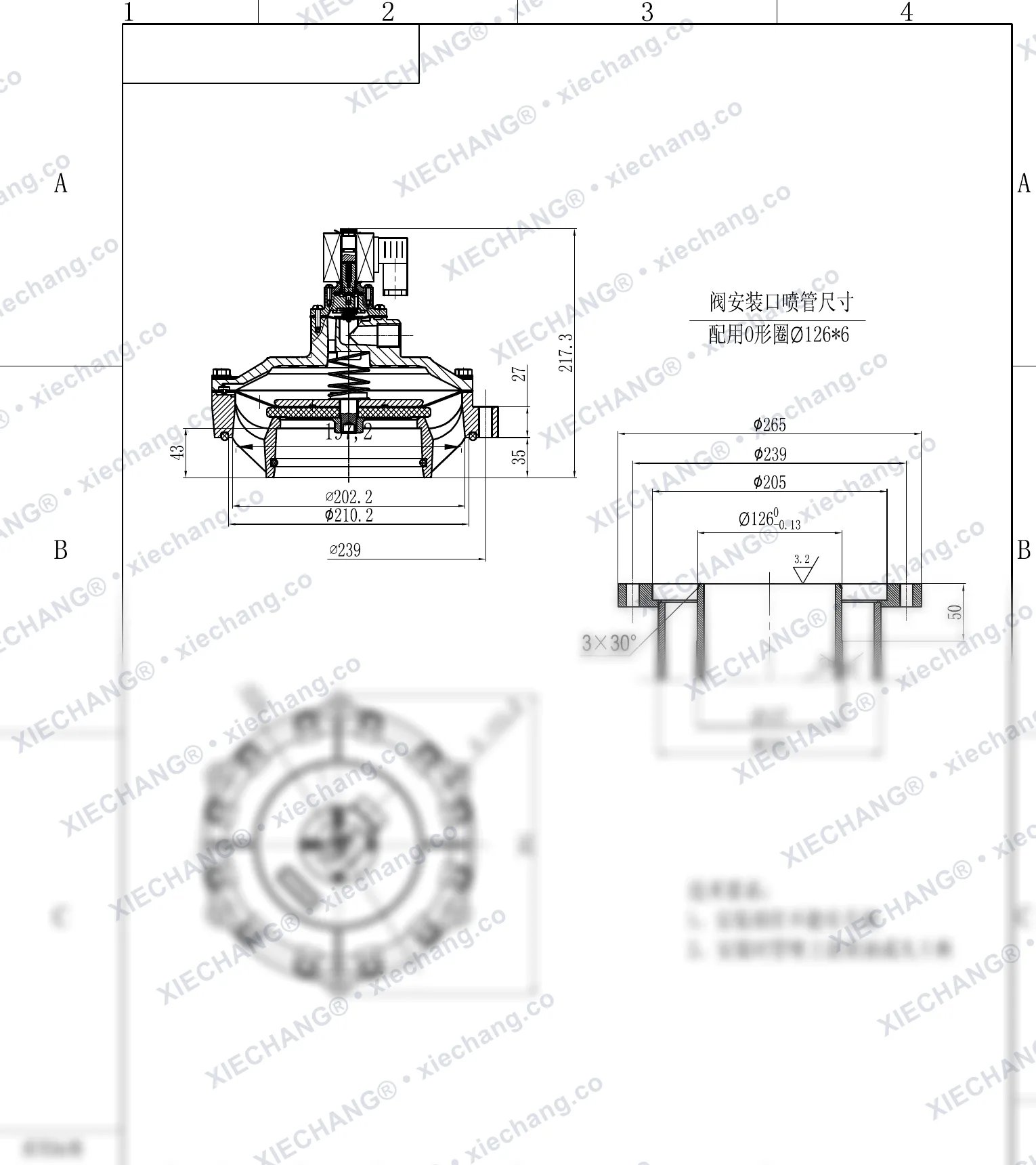

DCF-Y-115S · 4.5" · شیر پالسی غوطهور/مغروق (immersed/submerged) — نقشه نصب
| Overall depth | 🔒 |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 43 mm |
| Flange diameter inner | Ø195.2 mm |
| Flange diameter | Ø202.2 mm |
+14 ابعاد بیشتر

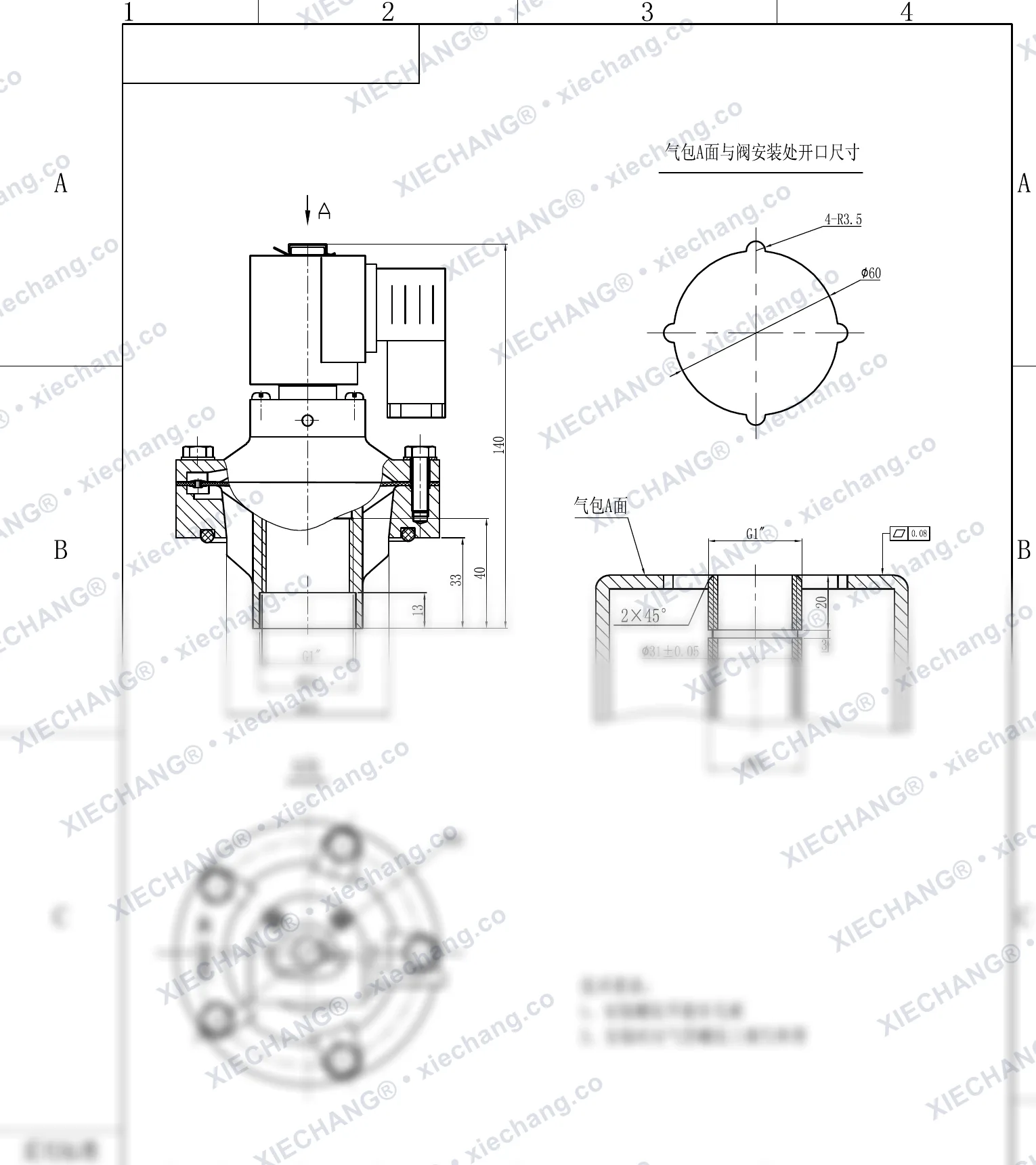

🔒 ابعاد پس از استعلام در دسترس استDCF-Y-25
DCF-Y-25 · 1" · شیر پالسی غوطهور/مغروق (immersed/submerged) (رزوهای) — نقشه نصب
| Overall height | 140 mm |
|---|---|
| Outlet thread length | 🔒 |
| Flange to outlet | 🔒 |
| Outlet step | 🔒 |
| Thread outer diameter | Ø35 mm |
| Flange diameter | Ø59 mm |
+9 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-Y-40S

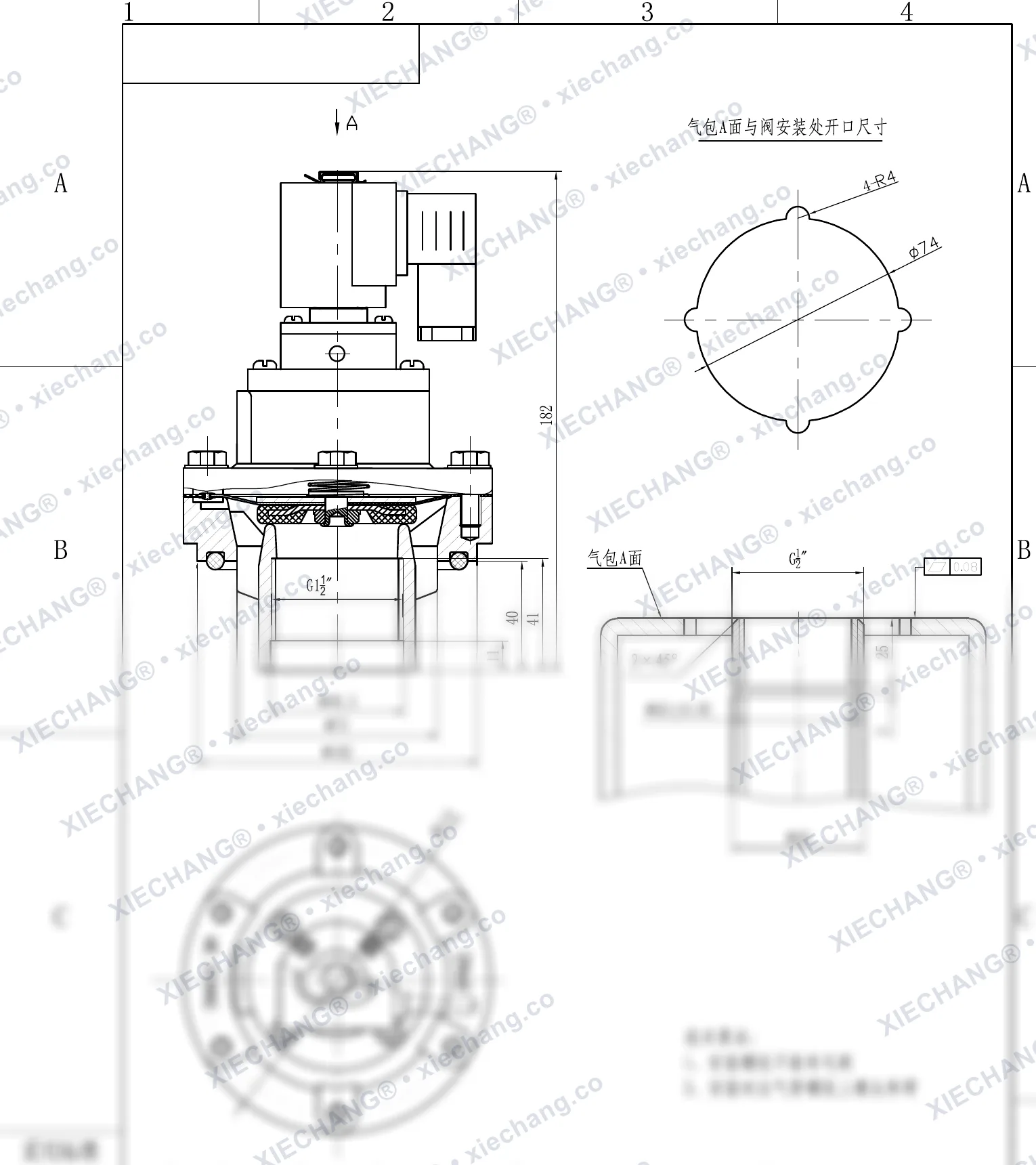

DCF-Y-40S · 1.5" · شیر پالسی غوطهور/مغروق (رزوهای) — نقشه نصب
| Overall height | 182 mm |
|---|---|
| Flange to outlet | 40 mm |
| Outlet thread length | 🔒 |
| Outlet step | 11 mm |
| Thread outer diameter | 🔒 |
| Flange diameter | 🔒 |
+10 ابعاد بیشتر

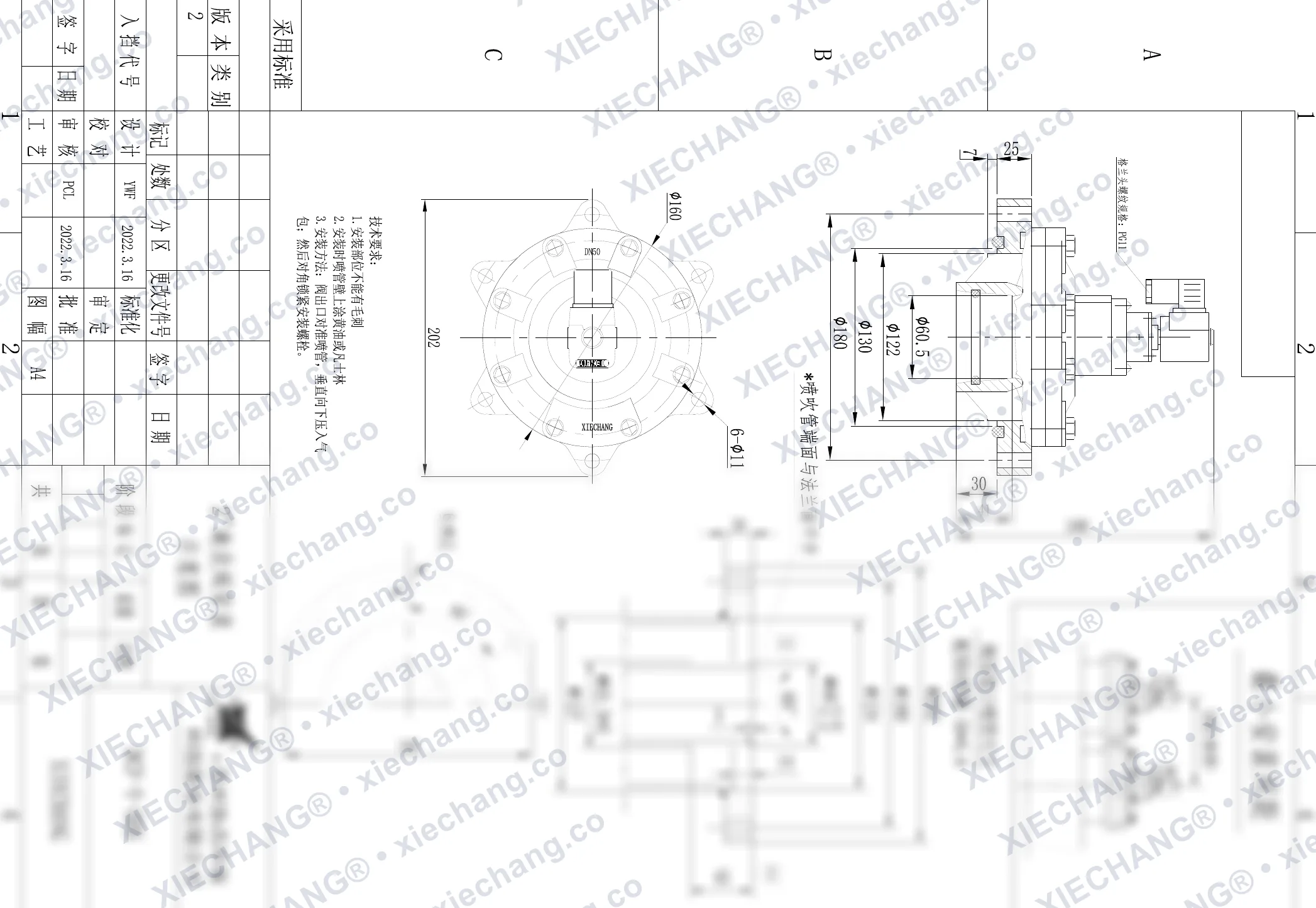

🔒 ابعاد پس از استعلام در دسترس استDCF-Y-50S
DCF-Y-50S · 2" · شیر پالسی غوطهور/مغروق — نقشه نصب
| Body diameter | Ø160 mm |
|---|---|
| Top view width | 202 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 6 |
| Flange step | 🔒 |
| Flange thickness | 🔒 |
+19 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-Y-62S

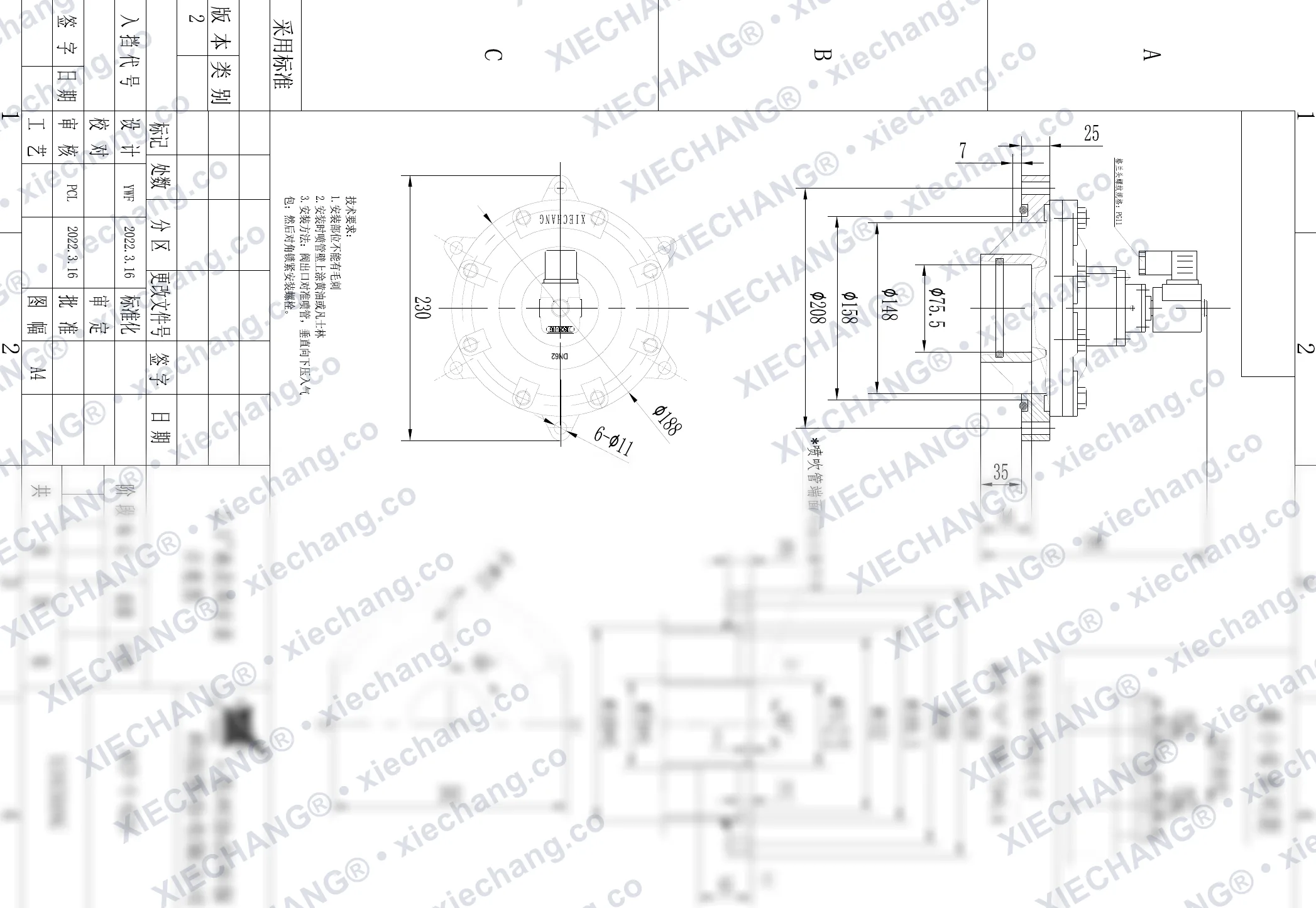

DCF-Y-62S · 2.5" · شیر پالسی غوطهور/مغروق — نقشه نصب
| Body diameter | 🔒 |
|---|---|
| Top view width | 230 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 🔒 |
| Flange step | 7 mm |
| Flange thickness | 25 mm |
+21 ابعاد بیشتر
🔍 برای بزرگنمایی کلیک کنیدDCF-Y-76S-II
DCF-Y-76S-II · 3" · شیر پالسی غوطهور/مغروق — نقشه نصب
🔒 ابعاد پس از استعلام در دسترس استDCF-Y-76S(standard O-ring)

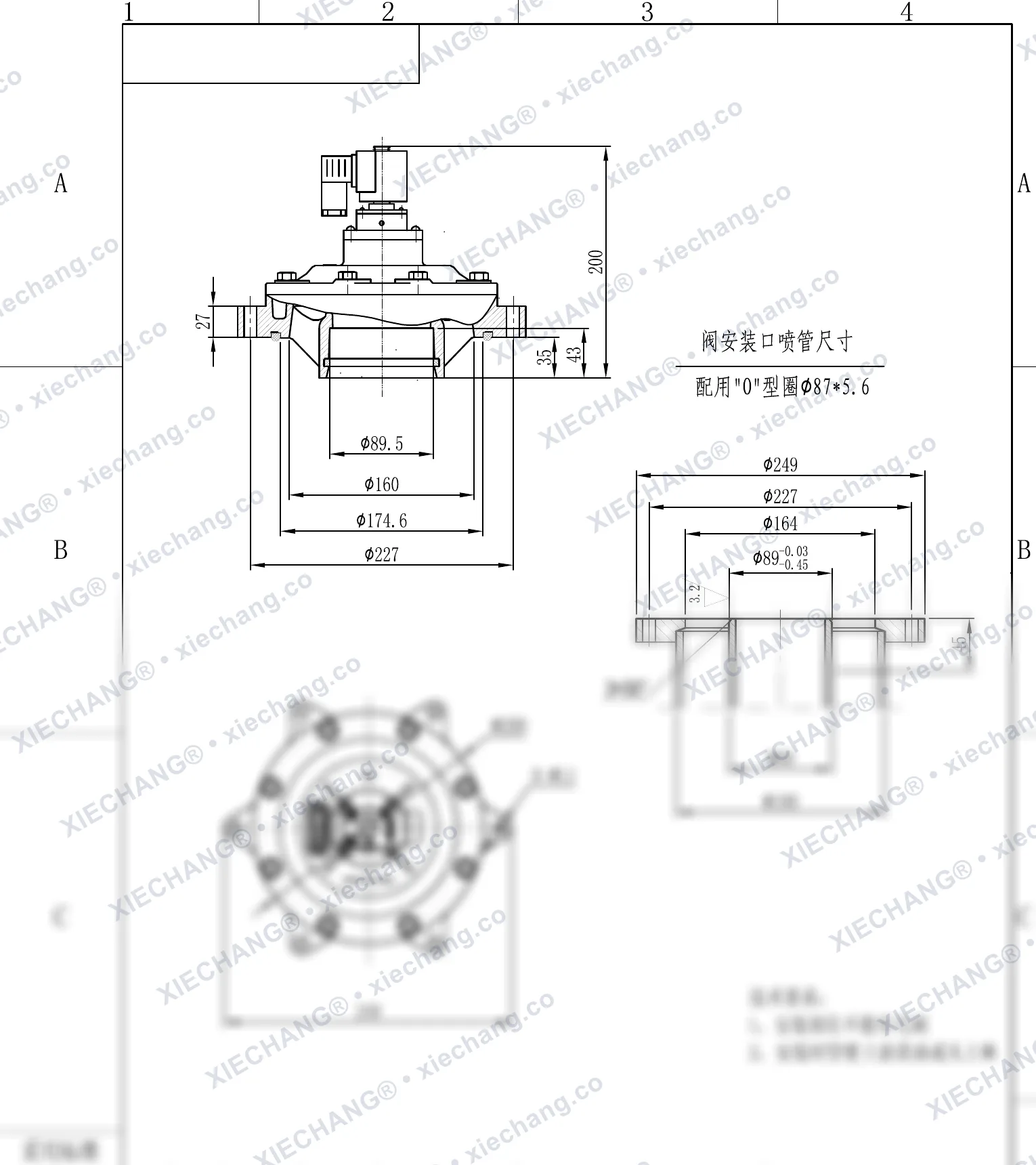

DCF-Y-76S(اورینگ استاندارد) · 3" · شیر پالسی غوطهور/مغروق — نقشه نصب
| Overall height | 200 mm |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø89.5 mm |
| Flange diameter | Ø160 mm |
+14 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-Y-76S(special O-ring)

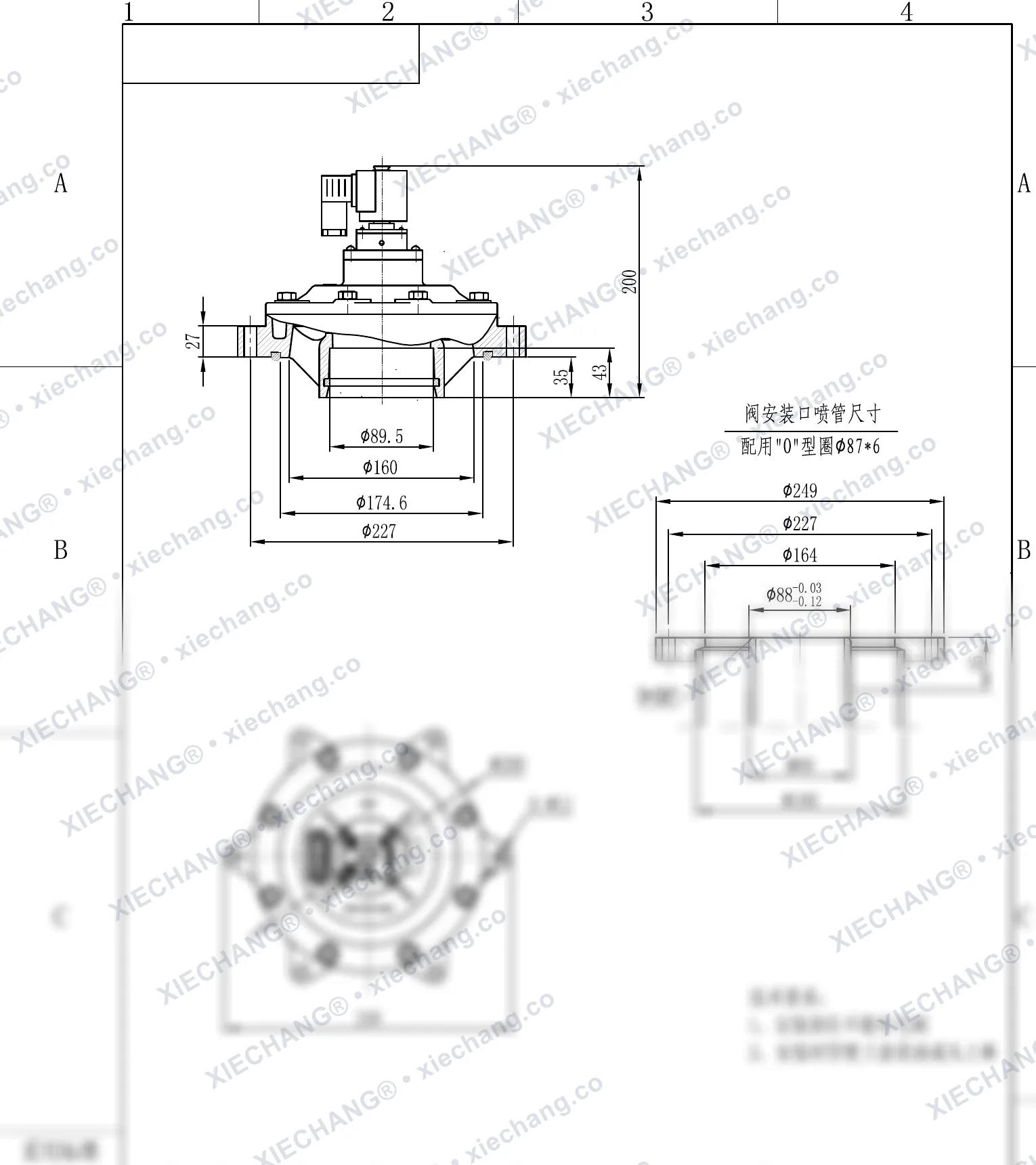

DCF-Y-76S(اورینگ ویژه) · 3" · شیر پالسی غوطهور/مغروق — نقشه نصب
| Overall height | 200 mm |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø89.5 mm |
| Flange diameter | Ø160 mm |
+15 ابعاد بیشتر

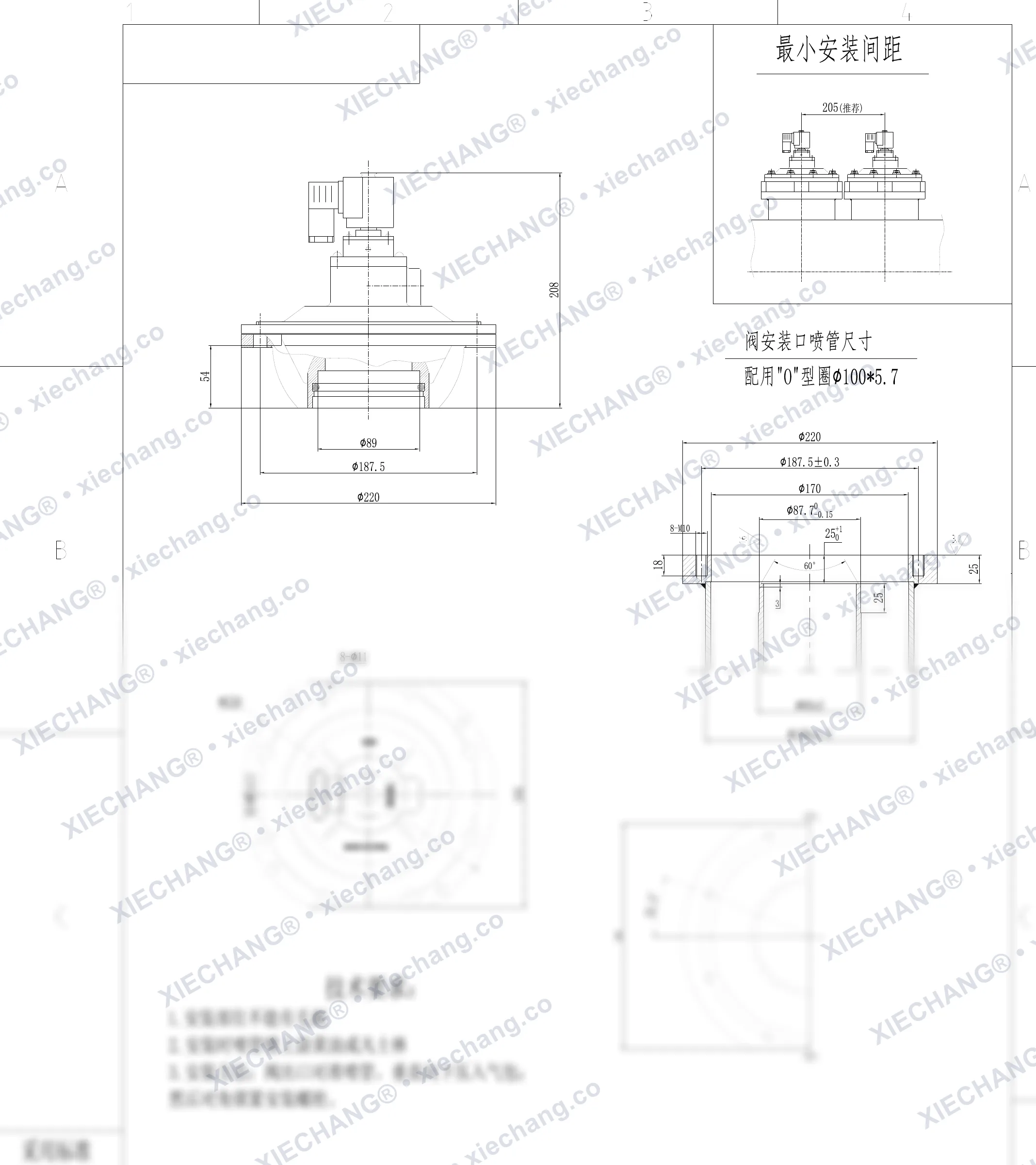

🔒 ابعاد پس از استعلام در دسترس استDCF-YA-76S
DCF-YA-76S · 3" · شیر پالسی غوطهور/مغروق — نقشه نصب
| Overall height | 🔒 |
|---|---|
| Flange thickness | 54 mm |
| Flange diameter inner | Ø89 mm |
| Flange diameter | Ø187.5 mm |
| Flange outer diameter | 🔒 |
| Bolt circle diameter | 🔒 |
+13 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-ZM-20

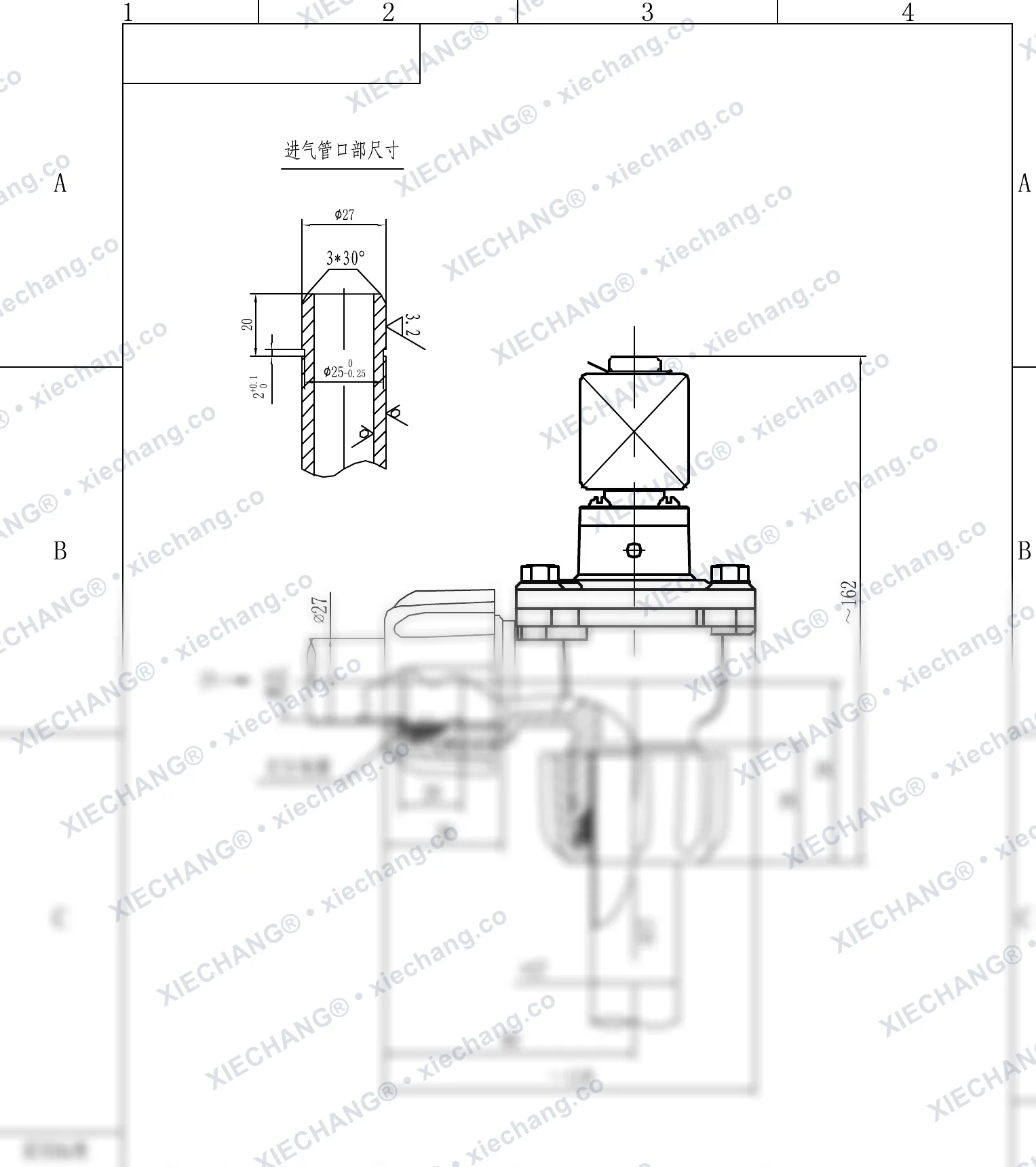

DCF-ZM-20 · 3/4" · شیر پالسی زاویهدار با رزوه نر (male-thread) — نقشه نصب
| Overall height | 🔒 |
|---|---|
| Outlet center height | 58 mm |
| Inlet to outlet center | 38 mm |
| Inlet port diameter | Ø27 mm |
| Inlet bore | 🔒 |
| Inlet depth | 🔒 |
+6 ابعاد بیشتر

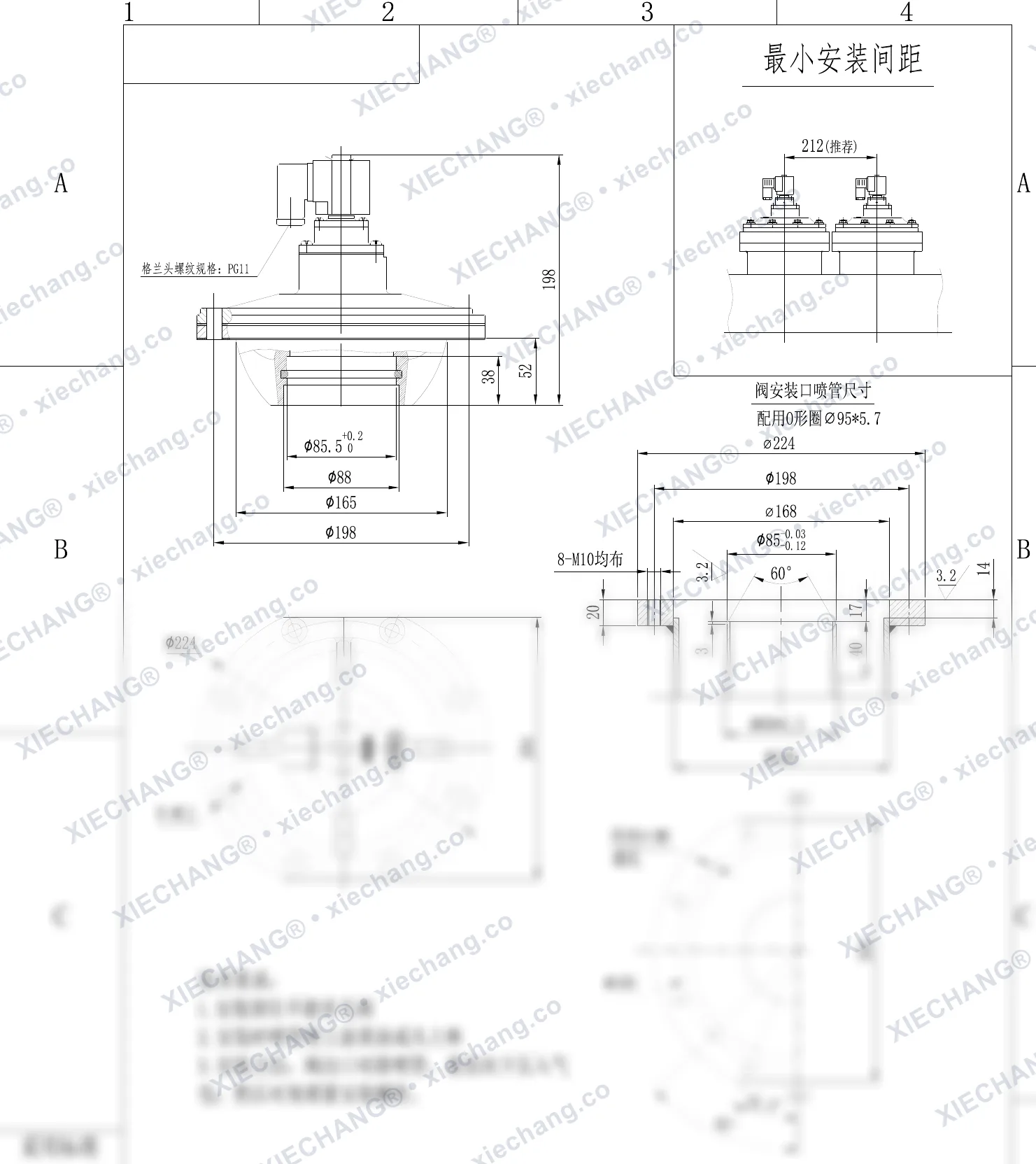

🔒 ابعاد پس از استعلام در دسترس استDMY-II-80
DMY-II-80 · 80 (3") · شیر پالسی غوطهور/مغروق — نقشه نصب
| Overall height | 198 mm |
|---|---|
| Neck height | 38 mm |
| Neckto base | 🔒 |
| Flange diameter inner | Ø85.5 mm |
| Seat bore | 🔒 |
| Flange diameter | 🔒 |
+21 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-YQ-102S(standard O-ring)

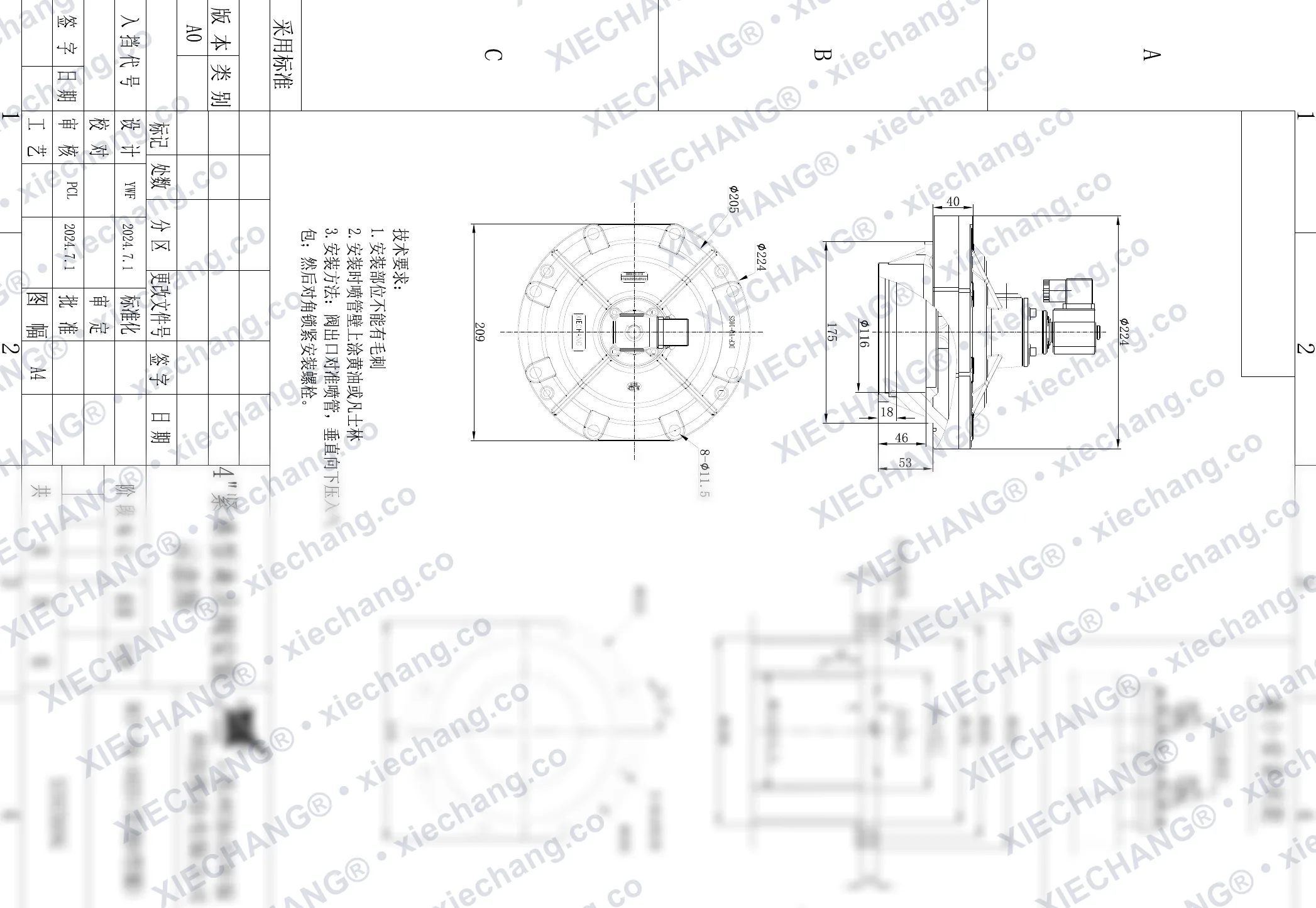

DCF-YQ-102S(اورینگ استاندارد) · 4" · شیر پالسی غوطهور فشرده/لبهتراش (compact/trimmed-edge) — نقشه نصب
| Bolt circle diameter | Ø205 mm |
|---|---|
| Body diameter | Ø224 mm |
| Top view width | 209 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 🔒 |
| Flange thickness | 🔒 |
+18 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-YQ-76S(standard O-ring)

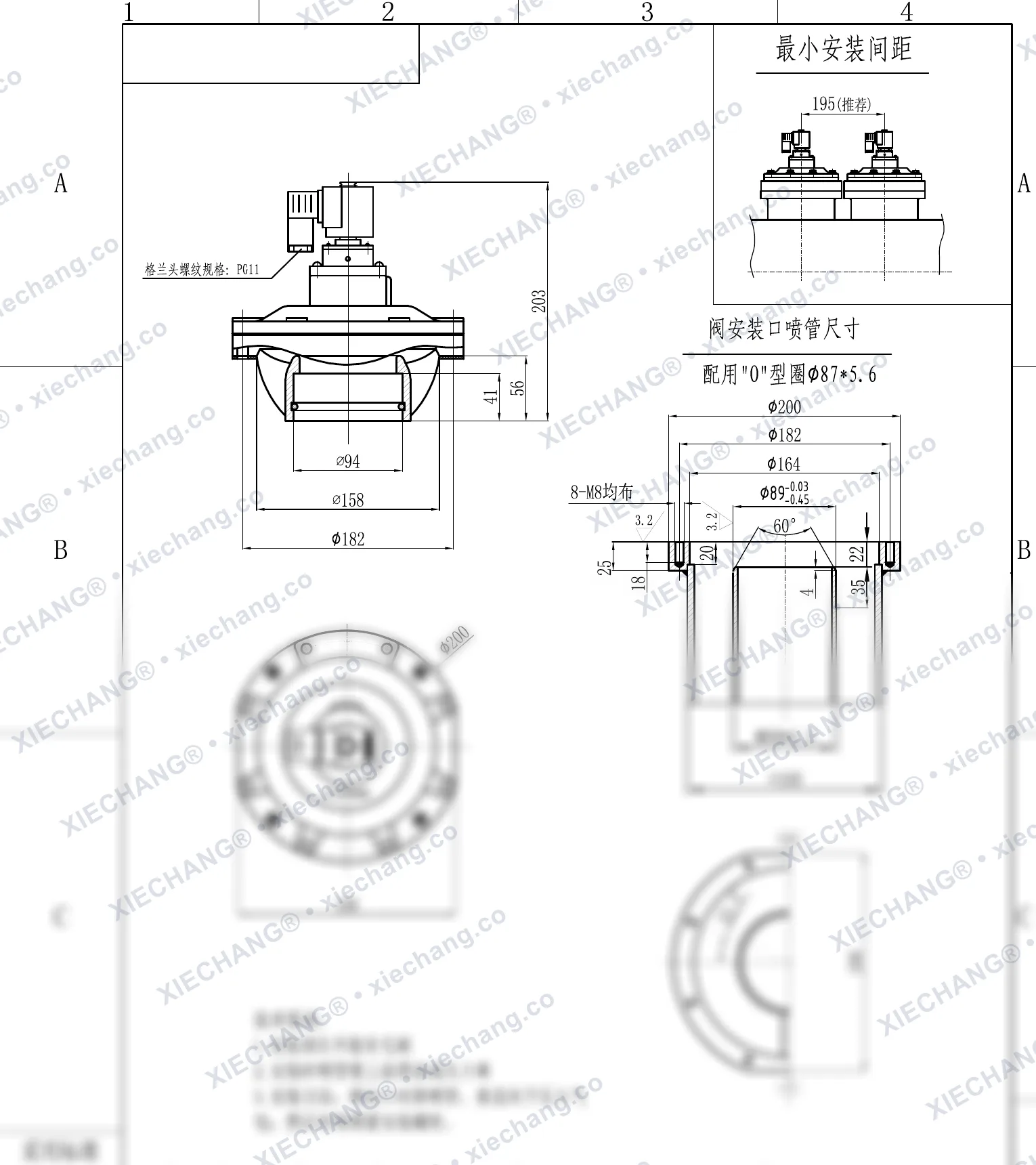

DCF-YQ-76S(اورینگ استاندارد) · 3" · شیر پالسی غوطهور فشرده/لبهتراش (compact/trimmed-edge) — نقشه نصب
| Overall height | 203 mm |
|---|---|
| Neckto base | 41 mm |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø94 mm |
| Flange diameter | 🔒 |
| Flange outer diameter | 🔒 |
+19 ابعاد بیشتر
🔒 ابعاد پس از استعلام در دسترس استDCF-YQ-76S(special O-ring)
DCF-YQ-76S(اورینگ ویژه) · 3" · شیر پالسی غوطهور/مغروق (فشرده) — نقشه نصب
| Overall height | 🔒 |
|---|---|
| Flange outer diameter | 🔒 |
| Bolt circle diameter | 🔒 |
| Port diameter | Ø94 mm |
| Inlet height | 36 mm |
| Seat face height | 41 mm |
+8 ابعاد بیشتر
پایگاه دانش
پاسخهای کاربردی برای این محصول.
مشخصات
پارامترهای فنی شیرهای پالسی الکترومغناطیسی غوطهور (immersed) DCF-Y از Xiechang® در تمامی سایزها چیست؟
شیرهای غوطهور DCF-Y از 1 اینچ تا 4 اینچ (DCF-Y-25 تا DCF-Y-102S) را پوشش میدهند. همه آنها فشار کاری 0.2–0.6 MPa، فشار دمش توصیهشده 0.3–0.4 MPa و عرض پالس 80–150 میلیثانیه مشترک دارند؛ ظرفیت مخزن هوا از 45–70 لیتر (1 اینچ) تا 600–1000 لیتر (4 اینچ) متغیر است، و سطح فیلتر تحت پوشش از 6–10 متر مربع (1 اینچ) تا 100–120 متر مربع (4 اینچ).
شیر پالسی غوطهورشیر پالسی مغروقDCF-Y
مشخصات
کدام او-رینگها و سایزهای سوراخ لوله اسپری در شیرهای پالسی غوطهور Xiechang® و Watson® استفاده میشوند؟
هر سایز شیر غوطهور از یک او-رینگ بزرگ و یک او-رینگ کوچک بههمراه سوراخ لوله اسپری متناسب استفاده میکند، مثلاً 1 اینچ (Y-25): او-رینگ بزرگ Φ67×5.3، او-رینگ کوچک Φ30×2.65، سوراخ G1"؛ 4 اینچ (Y-102S): او-رینگ بزرگ Φ195×7.5، او-رینگ کوچک Φ112×5.3، سوراخ Φ113. شیرهای غوطهور Xiechang® (DCF-Y) و Watson® (WY) از یک جدول مشترک پیروی میکنند.
او-رینگانتخاب او-رینگاو-رینگ شیر غوطهور
